Filbenämning

Här redovisas hur modeller, ritningar, tekniska och administrativa dokument ska namnges. Metoden är baserad på tillämpning av Nationella Riktlinjer, SIS Bygghandlingar med principen för ritningsnumrering enligt SS 32271:2016

Filbenämningen är specifik för följande filtyper:

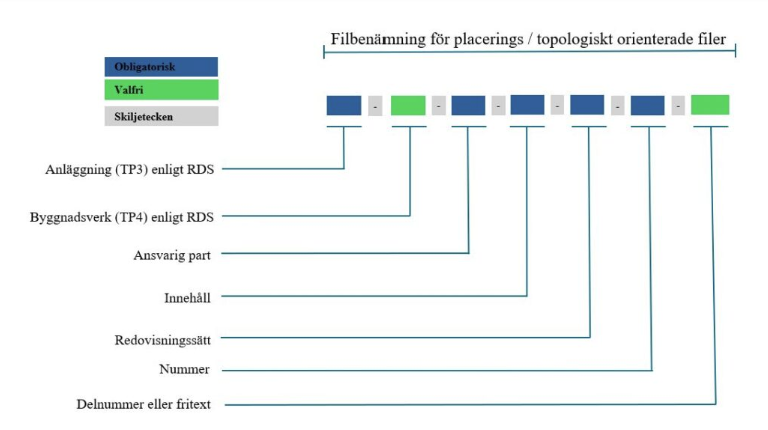

• Placerings- / topologisktorienterade modeller, ritningar och tekniska dokument
• Funktionsorienterade modeller, ritningar och tekniska dokument

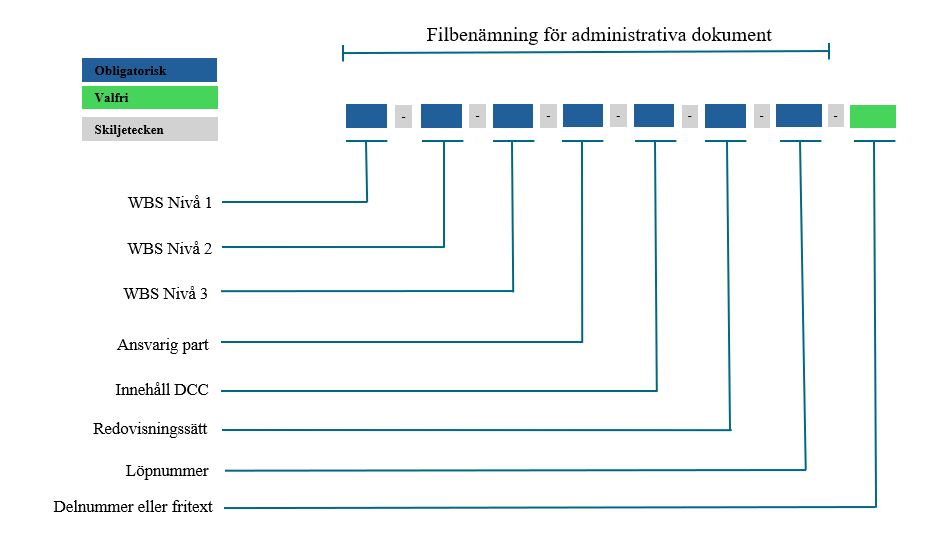

• Administrativa dokument

Placerings- och funktionsorienterade modeller, ritningar och tekniska dokument beskriver produkten, det vill säga anläggningen.

Administrativa dokument är relaterade till projekterings- och byggprocessen, till exempel mötesanteckningar, protokoll, tidplaner, CV med mera.

En beskrivande text som kompletterande information får tilläggas i projektets filhanteringssystem som metadata ”beskrivning”. Alla filer ska förses med metadata i projektets filhanteringssystem enligt gällande anvisning.

När Byggnadsverk (TP4) lämnas tom så ersätts det med ett understreck ”_”.

Denna filbenämningsmetod används till modeller, ritningar och tekniska dokument.

För punktobjekt (exempelvis byggnad) består ”Nummer” av:

• Våningsplan (3 tecken)
• Skala (2 tecken)
• Löpnummer (2 tecken)

Detta skrivs ihop utan skiljetecken emellan.

För långsträckta objekt (exempelvis tunnel) består ”Nummer” av:

• Start km (längdmätning, 2 tecken)
• _ (1 tecken)
• Slut km (längdmätning, 2 tecken)
• Löpnummer (2 tecken)

Detta skrivs ihop, med ett understreck mellan start och slut km.

Exempel på filbenämning för punktobjekt:

Exempel på filbenämning för långsträckt objekt:

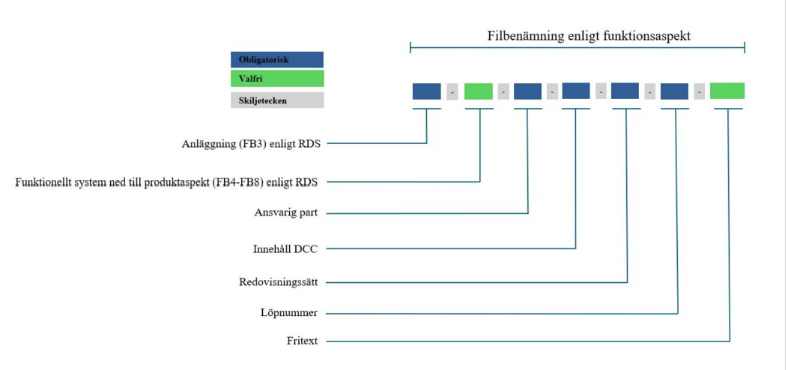

När funktionellt system (FB4) Ned till produktaspekt (FB8) lämnast tom så ersätts varje nivå med ett understreck "_", med skiljetecken "-".

Denna filbenämningsmetod används till modeller, ritningar, samt tekniska dokument.
